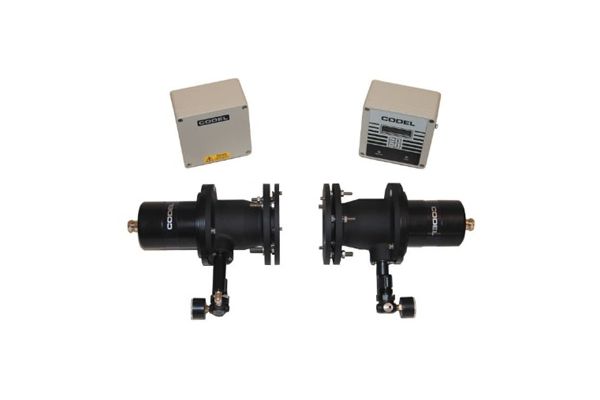

EnergyTech 101 Pyłomierz optyczny

EnergyTech 101 Pyłomierz optyczny

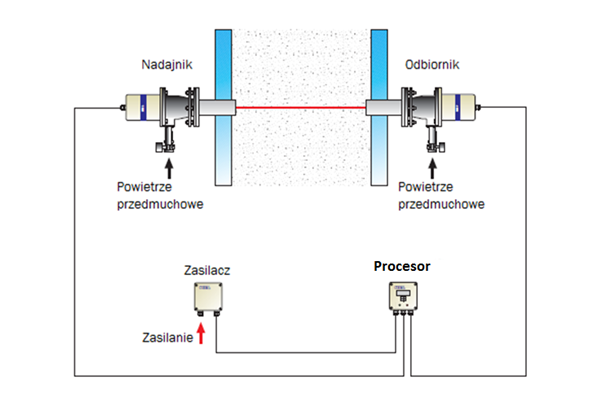

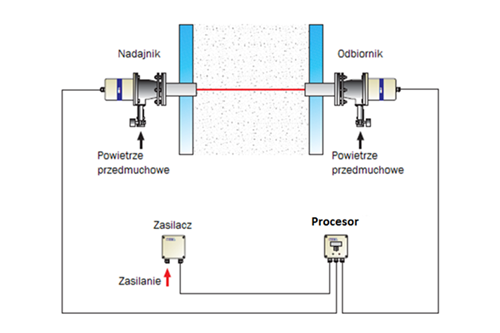

Pyłomierze z serii EnergyTech składają się z nadajnika i odbiornika światła widzialnego oraz wyświetlacza umieszczonego w procesorze.
Mierniki są przystosowane do wyświetlania danych zarówno jako zaczernienie, ekstynkcję lub jako stężenie pyłu w mg/m3 (z możliwością normalizacji wskazań do mg/Nm3).
Model EnergyTech 101 posiada 4 wejścia analogowe (temperatura, tlen, ciśnienie i wilgotność) przeznaczone do procesu normalizacji.

Zasada pomiaru

Pyłomierz transmisyjny

Źródło światłą

LED o wysokiej intensywności, długość fali 637nm

Zakres

Zaczernienie

nastawiany indywidualnie w zakresie 0-100%

Ekstynkcja

nastawiany indywidualnie

mg/m3

nastawiany indywidualnie

mg/Nm3

nastawiany indywidualnie (tylko dla D-CEM1001)

Uśrednianie

4 średnie kroczące wybierane w zakresie od 10 s do 30 dni

Dokładność

±0,2% zaczernienia

Dryft

<1% zaczernienia na miesiąc

Rozdzielczość

0,1% zaczernienia

Długość ścieżki optycznej

0,5 – 15 m

Zgodność z:

89/336/EEC    / 73/23/EEC

Wyjścia analogowe

2 x 4-20 mA wyjścia prądowe, izolowane,

max. obciążenie 500 Ω, konfigurowalne z klawiatury panelowej

Wyjścia logiczne

-2 x styki beznapięciowe CP CO, 50 V, max. 1 A, konfigurowalne jako styki alarmowe

-1 x styk beznapięciowy SP CO, 50 V, max. 1 A dane

Wejścia

(tylko D-CEM1001)

4 x 4-20 mA do celów normalizacyjnych: temperatura, tlen, ciśnienie i wilgotność

Wyświetlacz

Alfanumeryczny, 32 znaki, LCD

Klawiatura

4 przyciskowa

Konstrukcja

Aluminium, IP67

Temperatura otoczenia

-20 ºC do +70 ºC

Zasilanie

76 V do 265 V AC dla 50/60 Hz, 20VA

Powietrze przedmuchowe

Sprężone powietrze, 1 l/s dla 1 bar

Opcje

Grzany kołnierz zabezpieczający optykę przed kondensacją
