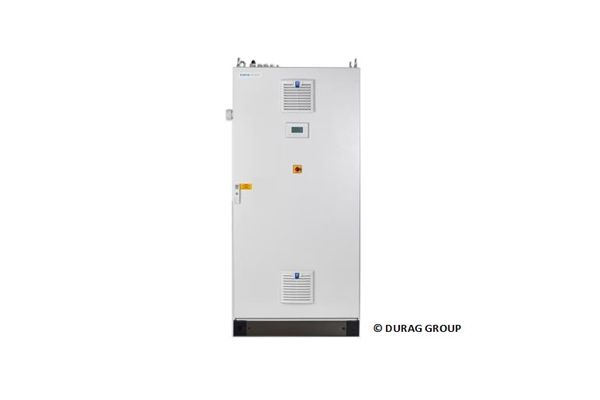

DURAG HM-1400 TRX 2 - Analizator rtęci całkowitej

Typ gazu

Powietrze, spaliny, niepalne gazy procesowe

Temperatura gazu

max. 300°C

Średnica w kanale pomiarowym

-50…+20 hPA

Wilgotność względna

0…100%

Średnica wewnętrzna kanału

> 500 mm

Zasada działania

Spektroskopia atomowa absorpcyjna zimnych par (CVAAS) za pomocą pomiaru fotometrycznego z podwójną wiązką UV po konwersji rtęci jonowej na rtęć elementarną

Zgodności

CE, IED, 2010/75/EU

Certyfikaty

CE, QAL1 EN 15267-1:2009, EN 15267-2:2009, EN 15267-3:2008, EN 14181:2015

Konstrukcja

Analizator ekstrakcyjny, dystans pomiędzy sondą i analizatorem: 1…40 m

Sekwencja pomiaru

Pomiar ciągły

Komponenty systemu

HM-1400 S T rura do poboru próbki, grzana lub bez grzania (3)

HM-1400 S P sonda z grzanym filtrem

HM-1400 PL przewód próbki gazowej

HM-1400 TRX 2 analizator

Funkcje sprawdzające

# Automatyczne sprawdzanie nieszczelności

# Automatyczne sprawdzenie „zera” z automatycznym sprawdzaniem „zera” za pomocą powietrza a otoczenia

#Automatyczne sprawdzanie punktu referencyjnego za pomocą gazu kalibracyjnego HgCl2 wytwarzanego w zabudowanym generatorze gazu

# Manualne sprawdzenie punktu referencyjnego za pomocą zewnętrznego generatora gazu kalibracyjnego

Przepływ próbki

# Minimalny: 70 l/h,

# Normalny: 100 l/h,

# Maksymalny: 130 l/h

Czas opóźnienia

<170 s (dla V/t = 70 l/h z 10 m przewodem gaz.)

Mierzony składnik

Stężenie całkowitej Hg po kalibracji ze standardową metod metodą referencyjną (2)

Zakres pomiarowy Hg całk.

0…400 µg/m3

Sygnał wyjściowy

Sygnał na wyjściu jest dowolnie programowalny. Każdy zakres w obrębie zakresu pomiarowego może przydzielony do wyjścia analogowego.

Certyfikowany zakres pomiarowy

# 0…15 µg/m3

# 0…45 µg/m3

# 0…75 µg/m3

Przyłącza procesowe

Kołnierz zbliżony do DN6 PN6, rura Ø 76 mm

Wyjścia analogowe

2 x 4…20 mA, max. 500 Ω, możliwy do parametryzacji

Wyjścia cyfrowe

8 x wejścia statusowe, funkcja możliwa do parametryzacji

Zasilanie

230/400 V 3 x 25A, N, PE 50 Hz max 10 kVA lub 230V 1x25 A, N PE 50 Hz max. 5kVA (1)

Powietrze serwisowe

Ciśnienie na wejściu > 3…8 bar, max. 500 l/h (podczas pracy w kalibracji)

Ciśnienie na wejściu > 3…13 bar, max. 100 l/h (podczas pracy z rozcieńczaniem) (1)

Wymiary

Wys. x szer. x gł.: 1700 x 800 x 500 mm, inne wymiary na żądanie

Praca

Panel operatora z wyświetlaczem na frontowych drzwiach szafy, zdalny dostęp serwisu DURAGa w protokole TCP/IP jako opcja

Temperatura otoczenia

-20…+50°C w punkcie podporu próbki, +5…+40°C/+50°C w miejscu zainstalowania analizatora

Stopień ochrony IP

IP54

Waga

Około 220 kg

Materiał

Obudowa z blachy metalowej, RAL 7035,

Sonda próbki gazowej

Sonda z grzanym elementem filtracyjnym oraz wlotem gazu sprawdzającego, czujnik temperatury PT 100, kontrola za pomocą HM-1400 TRX 2, 230V L, N, PE 50/60Hz, 650 VA

Rura próbki gazowej

Wersje:

Bez grzania, długość 1000 lub 1500 mm

Grzana, długość 180, 600, 1000 lub 1500 mm

Moc 230 VAC L, N, PE 600/800/1200 W / PT 100 zasilane z HM-1400 TRX 2 (1)

Przewód próbki gazowej

Kontrolowana temperatura 200ºC, wąż grzany, IP 65

Zasilanie 230V L, N, PE, 50-60 Hz, 90-100 W/m
