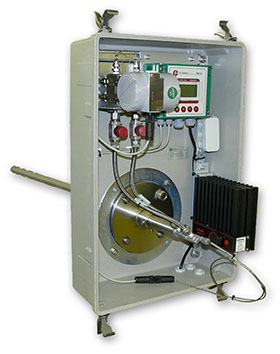

Dr Foedisch FMD 09 Przepływomierz
...
Cechy
- Ciągły pomiar prędkości, przepływu, ciśnienia różnicowego oraz temperatury jak również (opcjonalnie) ciśnienia absolutnego
- Jednostka sterująca zintegrowana z sondą
- Nadaje się do stosowania nawet w gazach silnie zapylonych (możliwość zastosowania przedmuchu wstecznego PCS 03)
- Zaaprobowane przez BImsch: 13, 17 i 27.
Zastosowanie
Poprawna praca zakładu przemysłowego często wymaga znajomości i ciągłej rejestracji prędkości spalin oraz ich temperatury. W przypadku systemów ciągłego monitoringu emisji spalin istnieje również obowiązek ujawniania masowej emisji zanieczyszczeń (w kg/h).
Przepływomierz FMD 09 jest przyrządem do ciągłej rejestracji prędkości gazu oraz temperatury gazu przepływającego w kanale. Ponadto, FMD 09 umożliwia wyświetlanie wartości przepływu w rzeczywistych warunkach pracy lub ich przeliczenie na warunki odniesienia. Wykorzystanie pomiaru przeciwciśnienia oraz temperatury (Pt100) gwarantuje że urządzenie jest nieskomplikowane i poręczne.
W przypadku silnie zapylonych gazów sonda ciśnienia dynamicznego FMD 09 może być wyposażona w system przedmuchu PCS3.
| Sonda: | GRP osłona pogodowa, wymiary 300 x 400 x 1000 mm, ok. 10 kg |
| Zasada pomiaru: | Ciśnienie różnicowe (ciśnienie dynamiczne), Pt 100 |
| Zakresy pomiarowe: | Prędkość: 0 … 60 m/s, przepływ: 0 … 1000000 m3/h, temperatura: 0 … 300 ºC, ciśnienie: (opcja) |
| Wyświetlacz: | Wyświetlacz LCD, 4-linie |
| Temperatura gazu: | Max. 280 ºC (wyższa na żądanie) |
| Temperatura otoczenia: | -20 … +50 ºC |
| Różnica temp. punktu rosy: | Min. +5 ºC |
| Prędkość przepływu: | Od ok. 3 m/s |
| Sygnały analogowe: | 5 x 4 … 20 mA, izolowane galwanicznie |
| Sygnały cyfrowe: | 6 kontakty bezpotencjałowe (awaria/serwis, wartość graniczna 1 i 2 / serwis, zakres pomiarowy) |
| Zasilanie: | 110 VAC, 230 VAC lub 24 VDC |
| Zatwierdzenie TUV: | BImschV: 13, 17, oraz 27 |
