DURAG D-R 320 Pyłomierz rozproszeniowy nowej generacji

DURAG D-R 320 Pyłomierz rozproszeniowy nowej generacji

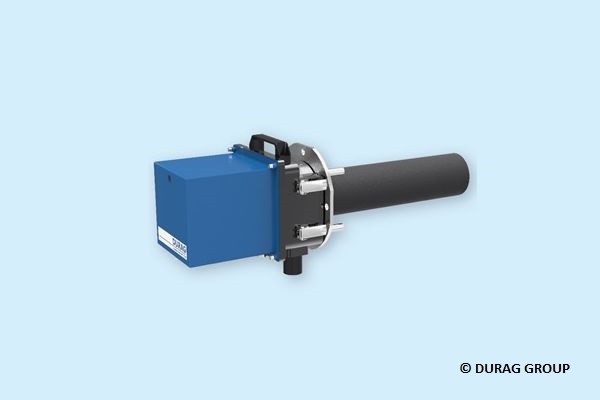

Nowy pyłomierz rozproszeniowy do detekcji najmniejszych i średnich stężeń pyłu w suchych spalinach i gazach poprocesowych. Nowy pyłomierz D-R 320 do pomiaru wykorzystuje zjawisko wstecznego rozproszenia. Światło diody lasera prześwietla cząstki pyłu i przestrzeni pomiarowej kanału spalin. Światło wstecznie rozproszone przez te cząstki jest wykrywane i mierzone. Pyłomierz ten nie wymaga pułapki światła. Światło pochodzące od tła w kominie jest wykrywane przez specjalny system ze zintegrowanym podwójnym detektorem i podlega automatycznej kompensacji.

Dane użytkowe D-R 320

Wymiary (WxSxG) 220 x 335 x 145 mm
286 x 335 x 145 mm (wliczając dławnice kablowe)
Waga ok. 5 kg
Materiał Stal nierdzewna 1.4301, RAL 5017

D-R 320 dane ogólne

Zasada działania Rozproszenie wsteczne
Zgodność z IED 2010/75/EU / 17 BlmschV
2001/80/EG LCPD / 13 BlmschV
27 BlmschV
EN 15267-3
EN 13284-2, EN 14181
40 CFR 60 US EPA PS11
Certyfikaty CE, QAL1 DIN EN 14181 / DIN EN ISO 14956 / EN 15267-3, MCERTS
Miejsce pomiaru In-situ, montaż na kominie, urządzenie nie jest w kontakcie z próbką gazową
Częstotliwość pomiarowa Pomiar ciągły
Komponenty systemu D-R 320 M głowica pomiarowa, jednostka nadawczo-odbiorcza
D-TB 200 zasilacz
D-ISC 100 uniwersalna jednostka operacyjna (opcja)
Kontrola, funkcje zabezpieczające Automatyczne sprawdzenie zera i zakresu
(testowanie – w automacie lub na żądanie)
Automatyczna korekta od zabrudzenia
Zintegrowana kontrola pow. przedmuchowego
Zintegrowana regulacja pow. przedmuchowego
Całkowicie zintegrowana zabezpieczenie przysłonowe w razie awarii przedmuchu powietrzem (opcja)

Głowica pomiarowa, jednostka nadawcza/odbiorcza D-R 320 M

Wartości mierzone fizycznie Jednostki rozproszenia światłą (stężenie)
Zakres pomiarowy stężenie pyłu Min. 0…5 mg/m3, max. 0…200 mg/m3
Stężenie pyłu – zakres wyjściowy Zakres wyjściowy dowolnie programowalny. Dowolny zakres w obrębie pomiarowego może być przypisany do wyjścia analogowego.
Zakres pomiarowy certyfikowany Stężenie pyłu
0…7,5 mg/m3
Czas uśredniania 1…180 s, programowalny
Źródło światła, zakres długości fal Dioda lasera, czerwony
Połączenia procesowe DN100 PN6 / ANSI 4” 150lbs RF
Jednostronny, na standardowym kołnierzu w dowolnej orientacji. Nie ma potrzeby doregulowania w miejscu zainstalowania; nie jest wymagana pułapka światła.
Wyjścia cyfrowe RS 485 RTU, komunikacja dwukierunkowa, USB (serwis)
Wyjścia analogowe 1 x 4-20 mA, 400 Ω, izolowane, programowalne
Wyjścia cyfrowe 2 x styk NC/NO, dopuszczalne obciążenie 60 VDC / 30 VAC / 0,5 A,
możliwość przypisania funkcji. Typowo: serwis, awaria
Zasilanie 24 VDC, 0,5 A
Obsługa Uniwersalna jednostka operacyjna D-ISC (opcja),
Oprogramowanie serwisowe D-ESI 100, łącznie ze zdalnym dostępem przez interfejs internetowy (opcja), wymagany komputer PC z Windows XP® lub 7® OS
Dostęp przez USB
Temperatura otoczenia -40…+60 ºC (-40…+140 ºF)
Stopień ochrony (IEC 60529) IP65
Wymiary (WxSxG) 200 x 190 x 260 mm
200 x 190 x 410 (wariant)
Waga W zależności od wersji, ok. 15 kg
Materiał 1.4571 / 316Ti, RAL 5017

Zasilacz D-TB 200

Zasilanie 90…264 VAC, 48…62 Hz
Przepływ (wydajność) powietrza Zintegrowana dmuchawa
Stopień ochrony IP (IEC 60529) IP65
Wymiary (WxSxG) 480 x 450 x 320 mm
Waga 12 kg
Materiał Stal nierdzewna 1.4301

Interfejsy D-ISC 100

Połączenia elektryczne 1 x Mini-USB
1 x urządzenie połączeniowe DURAG M23 (opcja)
Interfejsy cyfrowe 1 x USB (serwis)
1 x DURAG Modbus
1 x Modbus RTU / RS-485 (opcjonalnie moduł rozbudowy)
1 x Profibus DP (opcjonalnie konwerter szynowy DIN)
1 x Modbus TCP (opcjonalnie moduł oprogramowania)
Wyjścia analogowe 1 x 4…20 mA, 400 Ω, zaizolowane programowalne
Do 17 x z modułami rozbudowy (opcja)
Wejścia analogowe Brak (standard)
16 x z modułami rozbudowy (opcja) 0…20 mA, 50 Ω, programowalny punkt zerowy
Wyjścia cyfrowe 3 x przekaźnik wyjścia, styk NC/NO, dopuszczalne obciążenie 48 V, 0,5 A bezpotencjałowe, do 35 x przez moduły rozbudowy (opcja)
Wejścia cyfrowe 1 x przekaźnik wejścia (standard), bezpotencjałowe, do 33 x przez moduły rozbudowy (opcja)
Zasilanie 90…264 VAC, 48…62 Hz, 200 VA
Wyświetlacz, LEDy Wyświetlacz LC 120 x 92 mm,
5 LEDów do wyświetlania stanów
Obsługa Blok klawiatury (keypad),
Oprogramowanie serwisowe D-ESI 100, łącznie ze zdalnym dostępem przez interfejs internetowy (opcja), wymagany komputer PC z Windows XP® lub 7® OS
Zdalny dostęp przez USB / Modbus RTU (opcja) / Modbus TCP (opcja)

Warunki otoczenia D-ISC 100

Temperatura otoczenia -20…+50 ºC (-4…122 ºF)
-40…+60 ºC (-40…140 ºF) (opcja)
Stopień ochrony IP (IEC 60529) IP65
Wilgotność względna otoczenia ≤ 95% RF, brak kondensacji. Użycie osłony ochronnej przed złą pogodą dla ≥ 95% RF
Wysokość (miejsca zainstalowania) ≤ 2000 m
Strefa EX Strefa 2 (opcja)

Dane mechaniczne D-ISC 100

Wymiary (WxSxG) 220 x 335 x 145 mm
286 x 335 x 145 mm (wliczając dławnice kablowe)
Waga ok. 5 kg
Materiał Stal nierdzewna 1.4301, RAL 5017
