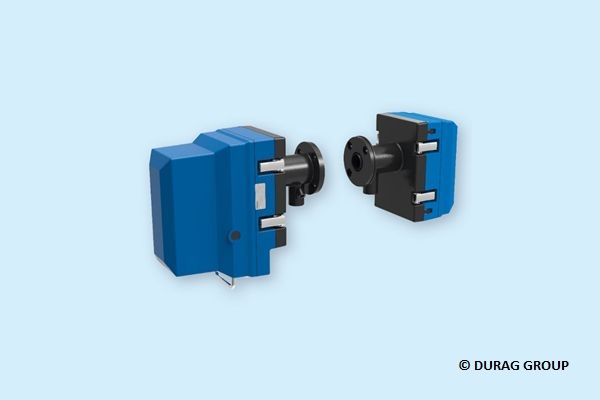

DURAG D-R 290 Analizator optyczny stężenia pyłu i zaczernienia

DURAG D-R 290 Analizator optyczny stężenia pyłu i zaczernienia

Certyfikowany analizator optyczny do pomiaru zaczernienia lub stężenia pyłu w gazie. Odpowiedni do zakładów które są prawnie zobowiązane do monitorowania stężenia pyłu. Dwa dowolnie konfigurowalne wyjścia analogowe pozwalają na jednoczesne monitorowanie zaczernienia i stężenia pyłu.

Dane użytkowe D-R 290

Rodzaj gazu Powietrze, spaliny, gazy niepalne
Temperatura gazu Powyżej punktu rosy,
-25…250 ºC (-13…482 ºF) standardowo
-25…1000 ºC (-13…1832 ºF) opcjonalnie
Ciśnienie wewnątrz kanału -50…+20 hPa (opcjonalnie wyższe)
Wilgotność względna gazu 0…95% RF, brak kondensacji
Wewnętrzna średnica kanału/komina 1…18 m (3,3…59,1 ft)

D-R 290 dane ogólne

Zasada działania Pomiar zmniejszenia natężenia światłą w wyniku pochłaniania przez pył po 2-krotnym przejściu przez ścieżkę pomiarową.
Zgodność z 2000/76/EG WID / 17 BlmschV
2001/80/EG LCPD / 13 BlmschV
27 BlmschV
EN 13284-2, EN 14181
EN 15267-3
40 CFR 60 US EPA PS1
40 CFR 60 US EPA PS11
Certyfikaty CE, COC QAL1 DIN EN 14181 / DIN EN ISO 14956 / EN 15267-3, MCERTS, Certyfikat GOST R, Świadectwo Zatwierdzenia Rep. Białorusi, Świadectwo Zatwierdzenia PRC, MCOC 40CFR 60 EPA PS1
Miejsce pomiaru Pomiar In-situ, bezkontaktowy
Kontrola, funkcje zabezpieczające Automatyczne sprawdzenie zera i zakresu
Automatyczna korekta od zabrudzenia
Źródło światła LED: brak potrzeby ponownej regulacji
Automatyczny wybór zakresu pomiarowego
Automatyczne zabezpieczenie przysłonowe w razie awarii przedmuchu powietrzem (opcja)
Kompensacja temperatury (opcja)
Komponenty systemu D-R 290 M głowica pomiarowa
D-R 290 R reflektor
D-R 290 A jednostka sterownicza z wyświetlaczem
D-BL jednostka przedmuchu powietrzem
D-R 290 E kołnierz mocujący z rurą
D-SK zabezpieczenie przysłonowe (opcja)
Akcesoria

Głowica pomiarowa D-R 290 M

Wartości mierzone fizycznie 0…1,6 Ekstynkcja
0…97,5% Zaczernienie
Wartości mierzone pochodne Transmitancja, zaczernienie, ekstynkcja, stężenie pyłu w mg/m3, mg/ms3 (po kalibracji QAL2)
Zakres pomiarowy transmitancji 100…0%
Wyjściowy zakres transmitancji Dowolnie programowalny
Zakres pomiarowy zaczernienia 0…100%
Wyjściowy zakres zaczernienia Dowolnie programowalny
Zakres pomiarowy ekstynkcji 0…1,6 EXT
Wyjściowy zakres ekstynkcji Dowolnie programowalny
Zakres pomiarowy stężenia pyłu 0…10000 mg/m3 (w zależności od kalibracji)
Wyjściowy zakres stężenia pyłu Dowolnie programowalny
Dolna granica wykrywalności 0,75% dla obszaru pomiarowego 0…0,1 ekstynkcji
Sumaryczna niepewność standardowa wg. QAL1, DIN EN 14181 1,8%, w odniesieniu do certyfikowanej wartości końcowej pomiaru 15mg/m3
Źródło światła, zakres długości fal 450…680 nm, biały SWBD LED
Połączenia procesowe Kołnierz przyłączeniowy, średnica podziałowa otworów na kołnierzu 100 mm, średnica wewnętrzna rury = 59 / 83 / 105 mm
Zasilanie Napięcie zasilania czujnika +5 VDC, ±15 VDC
Temperatura otoczenia -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP65
Strefa EX Opcja: EX II 3G Ex pz II T4, Ex II 3D Ex pz II T4
Wymiary (WxSxG) 370 x 190 x 400 mm
Waga 10 kg
Materiał Aluminium, RAL 5017

Reflektor D-R 290 R

Połączenia procesowe Kołnierz przyłączeniowy, średnica podziałowa otworów na kołnierzu 100 mm, średnica wewnętrzna rury = 59 / 83 / 105 mm
Temperatura otoczenia -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP65
Strefa EX Opcja: EX II 3G Ex pz II T4, Ex II 3D Ex pz II T4
Wymiary (WxSxG) 370 x 190 x 270 mm
Waga 7 kg
Materiał Aluminium, RAL 5017

Jednostka operacyjna D-R 290 AW2/AZ2 + D-R 290 AG2

Interfejsy cyfrowe RS 485 – Modbus RTU (opcja), Profibus DP (opcjona)
Wyjścia analogowe 2 x 4…20 mA, 500 Ω, 4 mA zero, 0 mA błąd, przypisanie 2 zakresów do 2 wyjść analogowych
Wejścia analogowe 1 x 4…20 mA, programowalne
Wyjścia cyfrowe 6 x przekaźnik, programowalne, max. 48 V, 0,5 A
Wejścia cyfrowe 6 x bezpotencjałowe, programowalne
Zasilanie 90…264 VAC, 48…62 Hz, 30 VA
Wyświetlacz, LEDy Wartości mierzone mogą być wyświetlane na D-R 290 AW2/AZ2 opcjonalnie jako zaczernienie, ekstynkcję lub wyskalowane jako stężenie pyłu w mg/m3
Temperatura otoczenia -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP65 (z D-R 290 AG2)
Wymiary (WxSxG) 260 x 190 x 220 mm
Materiał Aluminium, RAL 5017

Jednostka przedmuchu pow. D-BL

Zasilanie 115 / 230 VAC, 50/60 Hz, inne na żądanie
Pobór mocy 0,37 kW (50 Hz) / 0,43 kW (60 Hz)
Przepływ pow. (wydajność) 40 m3/h (50 hPa) / 60 m3/h (25 hPa), inne na żądanie
Temperatura otoczenia -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP55
Wymiary (WxSxG) 480 x 450 x 320 mm
Waga 12 kg
Materiał Stal nierdzewna 1.4301
