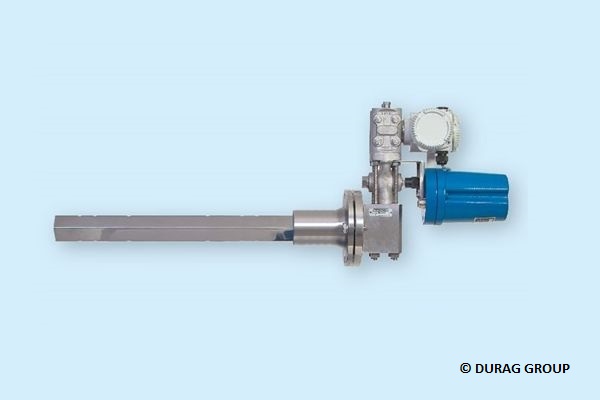

DURAG D-FL 100 Przepływomierz
D-FL 100 dane użytkowe
| Rodzaj gazu |
Powietrze, spaliny, niepalne gazy procesowe |
| Temperatura gazu |
Powyżej punktu rosy,
-20…450 ºC (-4…842 ºF) standardowo
inne na żądanie |
| Zapylenie gazu |
0…30 mg/m3, typ 1 (24 x 22 mm) bez przedmuchu
0…100 mg/m3, typ 2 (54 x 50 mm) bez przedmuchu
0…150 mg/m3, typ 3 (100 x 90 mm) bez przedmuchu |
| Ciśnienie wewnątrz kanału |
-50…+50 hPa (opcjonalnie wyższe) |
| Wilgotność gazu |
0…95% RF, brak kondensacji |
| Prędkość gazu |
3…50 m/s |
| Wewnętrzna średnica kanału/komina |
0,5…10 m (1,6…32,8 ft) |
D-FL 100 dane ogólne
| Zasada działania |
Pomiar ciśnienia różnicowego za pomocą sondy dwukomorowej.
Obliczenia prędkości gazu oraz strumienia objętości w zależności od przekroju pomiarowego, temperatury gazu oraz ciśnienia wewnątrz kanału. |
| Zgodność z |
IED 2010/75/EU, BImschV: 13, 17, 27, 30,
TA Luft, EN 14181, EN 15267 -1, -2, -3, DIN EN 16911-2 |
| Certyfikaty |
CE, QAL1 (DIN EN 14181 / DIN EN ISO 14956 / DIN EN 15267-3), MCERTS, EAC Gost Ex Zone 2 |
| Miejsce pomiaru |
Pomiar In-situ, bezkontaktowy. Montaż na kominie, pomiar w poprzek komina, half duct lub single point, sonda pozostaje w kontakcie ze spalinami |
| Długość ścieżki pomiarowej |
0,4…8 m |
| Kąt nachylenia |
90º - 4º względem kierunku przepływu |
| Kontrola, funkcje zabezpieczające |
Automatyczne testowanie
Automatyczna sprawdzenie zera i zakresu
|
| Komponenty systemu |
D-FL 100 DS sonda
D-FL 100 DDM-H przetwornik ciśnienia różnicowego
D-FL 100 UH
D-FL 100 A adapter
D-FL 100-20 moduł przeliczeniowy
D-ISC 100 jednostka operacyjna lub oprogr. D-ESI
D-FL 100 ADM-H przetwornik ciśnienia abs. (opcja)
D-XT przetwornik temperatury (opcja)
Akcesoria |
Głowica pomiarowa D-FL 100 (sonda D-FL 100 DS + moduł przeliczeniowy D-FL 100-20)
| Wartości mierzone fizycznie |
Ciśnienie różnicowe |
| Wartości mierzone pochodne |
Prędkość przepływu, strumień objętości w warunkach pomiaru lub znormalizowany |
| Zakres pomiarowy prędkości gazu |
3…50 m/s |
| Wyjściowy zakres prędkości |
Dowolnie programowalny |
| Zakres pomiarowy strumienia objętości |
0…30000000 Nm3/h |
| Wyjściowy zakres strumienia objętości |
Dowolnie programowalny |
| Zakres pomiarowy temperatury |
0…600 ºC |
| Wyjściowy zakres temperatury |
Dowolnie programowalny |
| Rozdzielczość |
0…0,1 m/s |
| Sumaryczna niepewność standardowa wg. QAL1, DIN EN 14181 |
0,71 m/s |
| Czas integracji |
1…180 s, dowolnie programowalny |
| Połączenia procesowe |
Rura montażowa na kołnierzu,
DN40 PN6 (sys. 1), rura Dw = 43,1 mm, Dz = 48,3 mm,
DN65 PN6 (sys. 2), rura Dw = 70,3 mm, Dz = 76,1 mm,
DN100 PN6 (sys. 3), rura Dw = 107,1 mm, Dz = 114,3 mm, inne na żądanie |
| Cyfrowy interfejs |
RS 485 Modbus RTU, dwukierunkowa komunikacja, USB (serwis) |
| Wyjścia analogowe |
1 x 4-20 mA, 400 Ω, izolowane, programowalne |
| Wyjścia cyfrowe |
2 x kontakt NC/NO, dopuszczalne obciążenie 60 VDC / 30 VAC / 0,5 A. Mogą być przypisane funkcje, typowo: przegląd, awaria. |
| Zasilanie |
Napięcie zasilania czujnika 24 VDC ±10 %, 0,5 A,
90 – 264 VAC, 48 – 62 Hz (opcja) |
| Obsługa |
-D-ISC 100 uniwersalna jednostka operacyjna
-oprogramowanie D-ESI 100, wymaga notebooka/tabletu z Windows XPTM OS |
| Temperatura otoczenia (pracy) |
-20…+50 ºC (-4…122 ºF), opcjonalnie wyższa |
| Stopień ochrony IP (IEC 60529) |
IP65 (standard), IP20 (moduł przeliczeniowy M) |
| Wymiary (WxSxG) |
Moduł przeliczeniowy A/P: 231 x 160 x 105 mm
Moduł przeliczeniowy M: 62 x 90 x 54 mm
Sonda 1: 24 x 22 x 400…2000 mm
Sonda 2: 54 x 50 x 2000…4000 mm
Sonda 3: 100 x 90 x 4000…8000 mm |
| Waga |
1 kg (moduł przeliczeniowy) |
| Materiał |
Obudowa modułu przeliczeniowego Poliwęglan, RAL 7035, klasa odporności na ogień B1 (UL 94 V0),
Części procesowe: stal nierdzewna 1.4571 (316 Ti) |
Króciec montażowy z kołnierzem D-FL 100 E
| Połączenia procesowe |
DN40 PN6 (sys. 1), Dw = 43,1mm, Dz = 48,3mm,
DN65 PN6 (sys. 2), Dw = 70,3mm, Dz = 76,1mm,
DN100 PN6 (sys. 3), Dw = 107,1mm, Dz = 114,3mm, |
| Wymiary (WxSxG) |
System 1: 130 x 120 / 240 mm, inne na żądanie
System 2: 160 x 240…700 mm, inne na żądanie
System 3: 210 x 240…800 mm, inne na żądanie |
| Materiał |
Stal nierdzewna 1.4571 (316 Ti), GFK (Durabest 180) |
Interfejsy D-ISC 100
| Połączenia elektryczne |
1 x Mini-USB, 1 x urządzenie DURAG M23 (opcja) |
| Interfejsy cyfrowe |
1 x USB (serwis)
1 x DURAG Modbus
1 x Modbus RTU / RS-485 (opcjonalny moduł)
1 x Profibus DP (opcjonalny konwerter na szynie DIN)
1 x Modbus TCP (opcjonalny moduł oprogramowania) |
| Wyjścia analogowe |
1 x 4…20 mA, 400 Ω, izolowany, programowalne przydziały, do 17 x modułów rozszerzenia (opcja)
|
| Wejścia analogowe |
Brak (standard)
16 x moduł rozszerzenia (opcja) 0…20 mA, 50 Ω, programowalny punkt zerowego> |
| Wyjścia cyfrowe |
3 x wyjście przekaźnikowe, kontakt NC/NO, dopuszczalne obciążenie 48 V, 0,5 A bezpotencjałowy, programowalne do 33 x moduł rozszerzenia (opcja) |
| Wejścia cyfrowe |
1 x wejście cyfrowe (standard), bezpotencjałowe, programowalne do 33 x moduł rozszerzenia (opcja) |
| Zasilanie |
90…264 VAC, 48…62 Hz, 200 VA |
| Wyświetlacz, LEDy statusowe |
Wyświetlacz (LC) 120 x 92 mm, 5 x LED statusowy |
| Obsługa |
Klawiatura. Oprogramowanie serwisowe D-ESI 100, wliczając dostęp zdalny przez interfejs web’owy (opcja), wymaga PC z Windows XP® lub Win.7® OS
Zdalny dostęp przez USB / Modbus RTU (opcja) / Modbus TCP (opcja) |
Warunki otoczenia D-ISC 100
| Temperatura otoczenia |
-20…+50 ºC / -40…+60 ºC |
| Stopień ochrony IP (IEC 60529) |
IP65 |
| Wilgotność względna otoczenia |
≤ 95% RF, brak kondensacji.
>Użycie osłony pogodowej dla ≥ 95% RF |
| Wysokość n.p.m. |
≤ 2000 m |
| Strefa EX |
Strefa 2 (opcja) |
Dane mechaniczne D-ISC 100
| Wymiary (WxSxG) |
220 x 335 x 145 mm
286 x 335 x 145 mm (wliczając dławnice kablowe) |
| Waga |
ok. 5 kg |
| Materiał |
Stal nierdzewna 1.4301, RAL 5017 |
|
176 kB |
Specyfikacja techniczna D-FL 100 (wersja PL) |
|
133 kB |
Broszura D-FL 100 (wersja EN) |
|
5977 kB |
Przegląd produktów DURAG (wersja EN) |
|
492 kB |
Kwestionariusz Aparatury Pomiarowej CEMS (wersja edytowalna .pdf) (8) |
Informacje podstawowe
- Ciągły pomiar In-situ
- Odpowiednia kalibracja umożliwia pomiar strumienia objętości
- Dostępny w 3 wersjach: cross duct, half duct oraz single point
- Odpowiedni również w przypadku grubościennych/zaizolowanych kanałów
- Sonda jest w kontakcie z gazem pomiarowym; przedmuch dostępny jako opcja
- Automatyczne sprawdzenie zera jako opcja,
- Uniwersalna jednostka operacyjna D-ISC 100 dostępna jako opcja
- Czujnik temperatury i ciśnienia dostępne jako opcja
- Normalizacja pomiaru przepływu dostępna jako opcja
- Wymaga bardzo ograniczonej obsługi
Zastosowanie
Odpowiedni do pomiaru prędkości oraz strumienia objętości
- w spalarniach z suchymi spalinami
- w instalacjach zgodnie z IED 2010/75/EU oraz 17. BImschV
- w spalarniach śmieci, odpadów niebezpiecznych oraz osadów ściekowych
- w cementowniach w instalacjach zgodnie z 2001/80/EC LCPD, 13. BImschV oraz Clean Air Act
- w elektrowniach opalanych gazem, olejem, węglem lub współspalających paliwa
- w obiektach zgodnie z 27. BImschV
- procesów technologicznych, strefy Ex, w przypadku wysokich temp. lub ciśnień
Certyfikaty
Uwagi
W związku z zasadą działania, dokładność pomiaru zależy od sposobu instalacji i lokalizacji, rozkład przepływu oraz dokładności metody referencyjnej.
Przedmiot do wprowadzenia modyfikacji technicznych.
