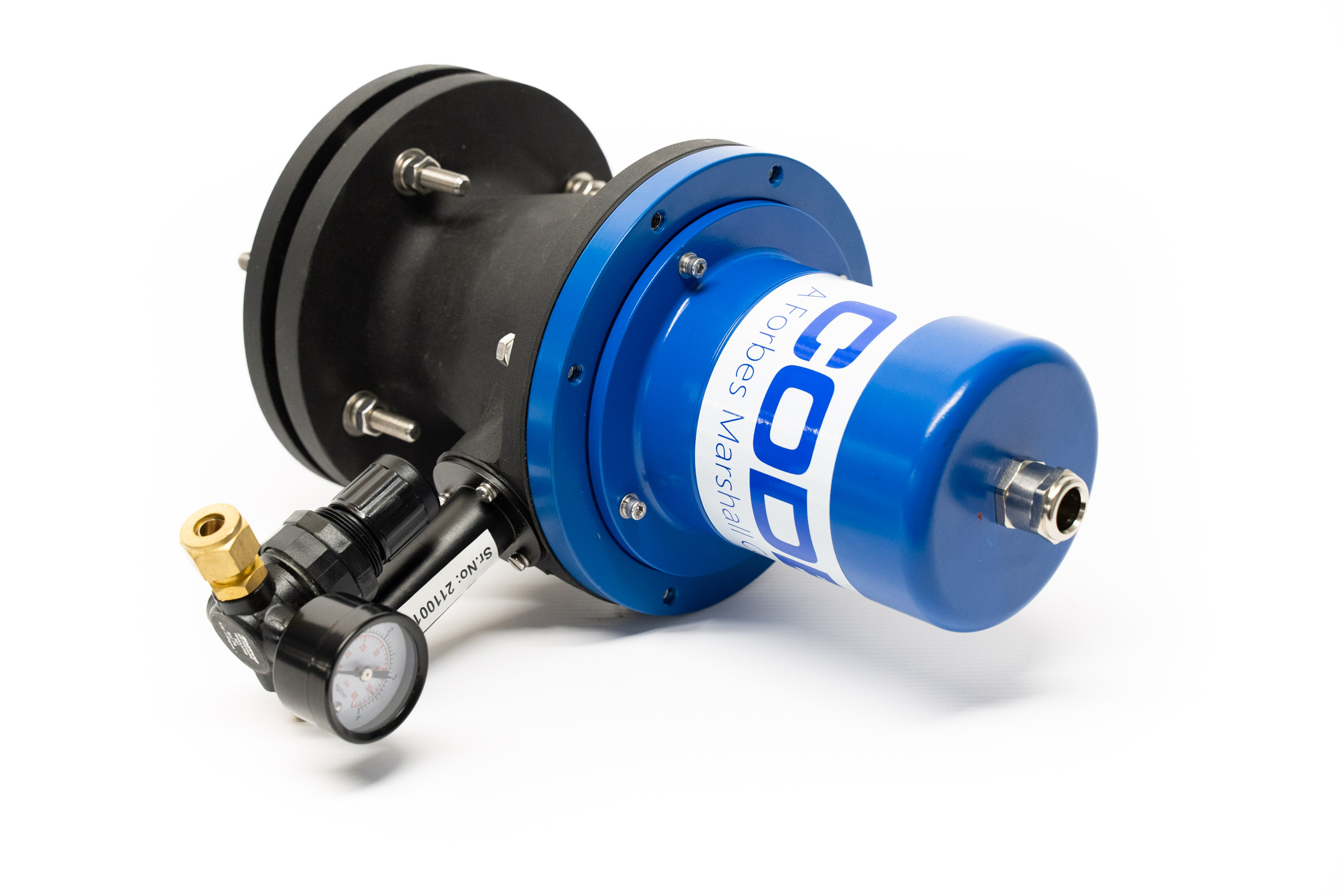

V-CEM 5100

V-CEM 5100

Przepływomierze V-CEM 5000/5100 reprezentują najnowszą generację nieinwazyjnych przyrządów CODEL-a do pomiaru przepływu gazów. Przyrząd wykorzystuje zasadę identyfikacji naturalnych zaburzeń przepływu strumienia spalin przez dwa czujniki podczerwieni zainstalowane wzdłuż strumienia spalin w znanej odległości (zazwyczaj ok 1 m) od siebie.

Pomiar prędkości może być prowadzony w szerokim zakresie 1 do 50 m/s niezależnie od składu i zapylenia, w szerokim zakresie temperatur spalin. Po wprowadzeniu do pamięci pola przekroju kanału spalin lub komina, przyrząd będzie wskazywał przepływ objętościowy w m³/s lub Nm³/s. Producent opracował procedurę automatycznej weryfikacji zakresu wskazań.

Optyka przepływomierza jest utrzymywana w czystości za pomocą powietrza przedmuchowego, dzięki czemu okresowe przeglądy odbywają się zazwyczaj tylko raz w roku.

V-CEM 5000

Czujnik
Zasada działania Korelacja w podczerwieni
Jednostki pomiarowe m/s, m3/s, Nm3/s, kg/s, ton/rok (kiedy używany w SmartCEM)
Detektor Litowo-tantalowy

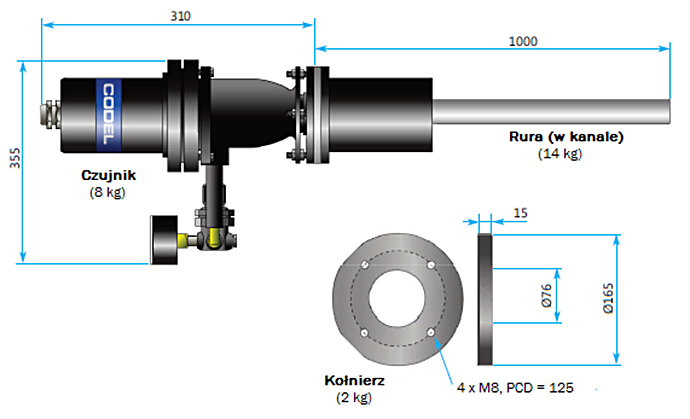

Odległość pomiędzy czujnikami 0,5 m do 1 m
Średnica kanału 0,5 m do 15 m
Dokładność ±2% wartości zmierzonej
Liniowość ±1% wartości zmierzonej
Zakres pomiarowy W pełni ustawiany od 0-1 do 0-50 m/s
Rozdzielczość 0,1 m/s
Dryft 0,1 m/s na miesiąc
Uśrednianie 4 średnie kroczące wybierane w zakresie od 10 s do 30 dni
Kalibracja Automatyczne sprawdzenie dolnego i górnego zakresu
Temperatura otoczenia -20 ºC do +70 ºC
Temperatura spalin 70 ºC, bez górnej granicy
Zasilanie 48V DC z jednostki sterującej CODEL SmartCEM
Konstrukcja Aluminium, pokryte warstwą epoksydową, IP66
Powietrze przedmuchowe Sprężone powietrze, 1 l/s dla 2 bar
Procesor
Konstrukcja Aluminium, pokryte warstwą epoksydową, IP67
Temperatura otoczenia -20 ºC do +50 ºC
Zasilanie 48V DC z jednostki sterującej CODEL SmartCEM
Wyjścia z jednostki sterującej SmartCEM
Wejścia analogowe 1 x 4-20 mA, izolowane, max. obciążenie 500 Ω,
w pełni ustawiane z klawiatury
Wyjścia szeregowe 1 x styk beznapięciowy SPCO, 50V, max. 1A, alarm
1 x styk beznapięciowy SPCO, 50V, max. 1A, dane
Zgodność z:
89/336/EEC tak
73/23/EEC tak
Media
Zasilanie elektryczne 110/230V AC, jednofazowe, 50/60 Hz
Powietrze kalibracyjne Powietrze, czyste, suche, 1/s przy 2 bar
Opcje
Przysłona optyki Automatyczna przysłona zabezpieczająca optykę w przypadku zaniku zasilania lub sprężonego powietrza

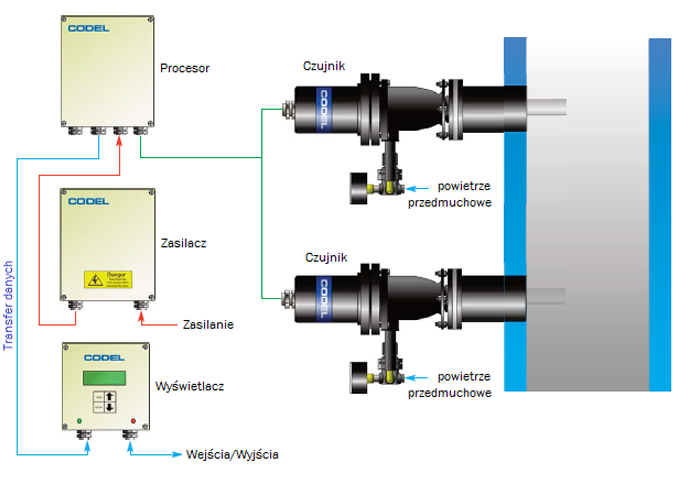

V-CEM 5100

Czujnik
Zasada działania Korelacja w podczerwieni
Jednostki pomiarowe m/s, m3/s
Detektor Litowo-tantalowy
Odległość między czujnikami 0,5 m do 1 m
Średnica kanału 0,5 m do 15 m
Dokładność ±2% wartości zmierzonej
Liniowość ±1% wartości zmierzonej
Zakres pomiarowy W pełni ustawiany od 0-1 do 0-50 m/s
Rozdzielczość 0,1 m/s
Dryft 0,1 m/s na miesiąc
Uśrednianie 4 średnie kroczące wybierane w zakresie od 10 s do 30 dni
Kalibracja Automatyczne sprawdzenie dolnego i górnego zakresu
Temperatura otoczenia -20 ºC do +70 ºC
Temperatura spalin 70 ºC, bez górnej granicy
Zasilanie 48V DC z procesora
Konstrukcja Aluminium, pokryte warstwą epoksydową, IP66
Procesor
Konstrukcja Aluminium, pokryte warstwą epoksydową, IP67
Temperatura otoczenia -20 ºC do +50 ºC
Zasilanie 48V DC z zasilacza
Wyświetlacz
Wejścia analogowe 2 x 4-20 mA, izolowane, max. obciążenie 500 Ω,
w pełni ustawiane z klawiatury
Wyjścia szeregowe 2 x styk beznapięciowy SPCO, 50V, max. 1A, alarm
1 x styk beznapięciowy SPCO, 50V, max. 1A, dane
Porty szeregowe RS232/RS485 MODBUS (opcja)
Wyświetlacz Alfanumeryczna, LCD, 32 znaki, z podświetleniem
Klawiatura 4 klawisze
Konstrukcja Aluminium, pokryte warstwą epoksydową, IP67
Temperatura otoczenia -20 ºC do +50 ºC
Zasilanie 48V DC z procesora
Zasilacz
Konstrukcja Aluminium, pokryte warstwą epoksydową, IP67
Temperatura otoczenia -20 ºC do +50 ºC
Zasilanie 110/230V AC, jednofazowe,
wyjście 50/60 Hz – 48V DC do procesora
Zgodność z:
EN14181 QAL1 tak
89/336/EEC tak
73/23/EEC tak
Media
Zasilanie elektryczne 110/230V AC, jednofazowe, 50/60 Hz
Powietrze kalibracyjne Powietrze, czyste, suche, 1/s przy 2 bar
Opcje
Przysłona optyki Automatyczna przysłona zabezpieczająca optykę w przypadku zaniku zasilania lub sprężonego powietrza
