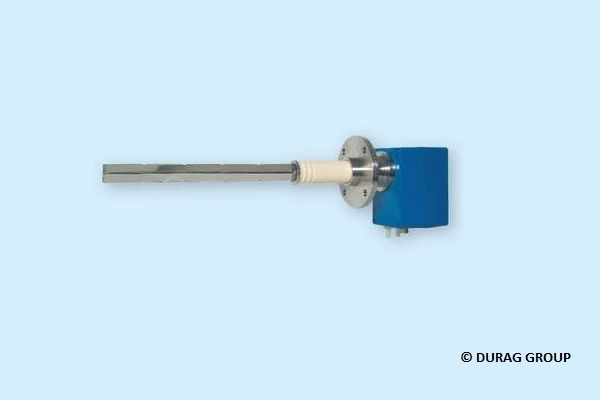

DURAG D-RX 250 Sonda kompaktowa

Pomiar

Wartość trybo - stężenie pyłu

Ciśnienie różnicowe – prędkość – przepływ

Temperatura próbki gazowej

Ciśnienie absolutne

Rodzaj gazu

Powietrze, spaliny, gazy niepalne

Stężenie pyłu**

(typowe wartości na obiekcie)

2 – 50 / 5 – 100 / 10 – 200 / 20 – 500 mg/m3

Prędkość gazu***

7 – 35 m/s

Średnica kanału

> 0,3 m

Temperatura gazu

0 – 200 ºC / 350 ºC

Ciśnienie gazu

(w odniesieniu do ciśnienia otoczenia)

-100 bis + 300 hPa

Wilgotność gazu

20 … 80% wilgotności względnej

Temperatura otoczenia

-20 do +50 ºC

Zasada działania

Pył: pomiar ładunku przekazywanego od cząstek pyłu do elektrody

Przepływ: pomiar ciśnienia różnicowego za pomocą wielopunktowej rurki Pitota

Typ

In situ, montowany na kominie, sonda pozostaje w kontakcie z próbką gazową

Komponenty systemu

D-RX 250 S głowica pomiarowa

D-RX 250 T nadajnik

D-RX 250 D wyświetlacz z jednostką sterującą

D-FL 100 DDMH przekaźnik ciśnienia różnicowego

D-RX 250 G jednostka przedmuchu pow.*

Akcesoria

Zakresy pomiarowe

0 – 100% wartości tryboelektrycznej w 8 zakresach

0 – 400 ºC

0 – 10hPa / 60 hPa* cieśnienie różnicowe

800 – 1300 hPa ciśnienie całkowite

Niepewność rozszerzona

EN14181 / EN ISO 14956 / EN 15267-3

Poniżej 2,8 mg/m3

dla cząstek 1-2 µm

Zakresy wyjściowe

Przypisanie wartości tribo do wyjścia analogowego, jako wartość surową albo stężenia w mg/m3 po korekcie zmieniającego się przepływu

Przypisanie sygnału dP do wyjścia analogowego, jako wartość surową albo wyskalowaną jako prędkość przepływu w m/s lub wyskalowaną jako strumień objętości w m3/h lub Nm3/h

Przypisanie sygnałów T do wyjęcia analogowego

Przypisanie sygnału P do wyjścia analogowego

Połączenia procesowe

Kołnierz, podobny do DN65 PN6, średnica podziałowa rozmieszczenie otworów na kołnierzu 130mm, średnica wewnętrzna = 70mm, długość = 120mm

Kołnierz, podobny do DN80 PN6, średnica podziałowa rozmieszczenie otworów na kołnierzu 150mm, średnica wewnętrzna = 100mm, długość = 200mm

Wyjście sygnałowe

1 x RS 485 Modbus RTU

Status wyjścia

1 x wyjście tranzystora, pracujący

Zasilanie

24 VDC z D-RX 250 T

Stopień ochrony IP (IEC 60529)

IP65

Wymiary (WxSxG)

180 x 180 x 360 mm + długość sondy

380 x 205 x 465 mm + długość sondy*

Długość sondy: 250 / 400* / 700* / 1000* mm

Waga

9,5 kg

Materiał

Odlew aluminiowy, pomalowany RAL 5017

Izolator: ceramiczny

Sonda: 1.4571

Sygnał wyjścia

RS 485 Modbus RTU

Status wyjścia

1 wyjście przekaźnikowe, obciążenie max. 48 V/0,5 A

Status wejścia

1 wejście dla zewnętrznego styku beznapięciowego - serwis

Sygnał wejścia

2 x 2-20mA podłączony do czujnika Pabs i dP

Zasilanie

90-264 VAC, 48-62 Hz, 10 VA, dostarcza D-RX 250 P

Temperatura otoczenia

-20…+50 ºC

Stopień ochrony IP (IEC 60529)

IP65

Wymiary (WxSxG)

270 x 190 x 135 mm

Materiał

Obudowa: odlew aluminiowy, pomalowany RAL 5017

Waga

5 kg

Zakres pomiarowy

0 – 10 hPa

Sygnał wyjścia

4 – 20 mA

Zasilanie

14 – 32 VDC, z D-RX 250 T

Temperatura otoczenia

-40 do 85 ºC

Stopień ochrony IP (IEC 60529)

IP65

Wymiary (WxSxG)

190 x 120 x 90 mm

Zakres pomiarowy

800 – 1300 hPa

Sygnał wyjścia

4 – 20 mA

Zasilanie

14 – 32 VDC, z D-RX 250 T

Przepływ powietrza przedmuchu

5 – 10 m3/h

Zasilanie

90 – 264 V, 47 – 63 Hz

Wymiary (WxSxG)

380 x 300 x 210 mm

Waga

12 kg

Materiał

1.4301

Uwagi

*opcje

**zastosowanie D-RX 250 dla podanych zakresów zależy od rodzaju pyłu i jego rozkładu ziarnowego

***Na wynik pomiaru ma wpływ prędkość gazu w kominie. Wpływ ten jest kompensowany.

Przedmiot do wprowadzenia modyfikacji technicznych
