DURAG D-FL 220 Przepływomierz

DURAG D-FL 220 Przepływomierz

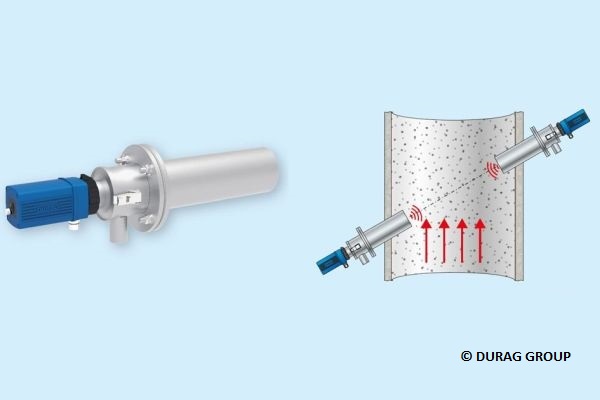

Ultradźwiękowy przyrząd do pomiaru prędkości oraz strumienia objętości spalin i gazów procesowych w rurociągach i kanałach. Głowice pomiarowe naprzemiennie wysyłają i odbierają impulsy ultradźwiękowe. Prędkość przepływu określana jest na podstawie zmiany czasu przejścia impulsów dźwiękowych pomiędzy głowicami (czas przejścia zgodnie z kierunkiem przepływu skraca się, a przeciwnie do kierunku przepływu ulega wydłużeniu). Znajomość przekroju komina, temperatury oraz ciśnienia absolutnego spalin w kanale pozwala na określenie strumienia objętości gazu. Przepływomierz D-FL zapewnia automatyczne okresowe sprawdzenie parametrów diagnostycznych przez co wymaga minimalnej obsługi.

D-FL 220 dane użytkowe

Rodzaj gazu Powietrze, spaliny, niepalne gazy procesowe
Temperatura gazu -20…300 ºC (-4…842 ºF) standardowo
inne na żądanie
Ciśnienie wewnątrz kanału -50…+20 hPa (opcjonalnie wyższe)
Wilgotność względna gazu 0…100% RF, dozwolona kondensacja
Prędkość gazu 0…40 m/s
Wewnętrzna średnica kanału/komina 0,5…13 m (1,6…42,7 ft)

D-FL 220 dane ogólne

Zasada działania Pomiar różnicy czasu przepływu impulsów ultradźwiękowych w zależności od kierunku przepływu gazu; na tej podstawie wyliczana jest prędkość gazu i strumień objętości.
Zgodność z 2010/75/EU
13., 17., 27., 30. BImschV
TA Luft
EN 14181



EN 15267 -1, -2, -3
DIN EN 16911-2



40 CFR 60 US EPA PS6
Certyfikaty CE, QAL1 DIN EN 14181 / DIN EN ISO 14956 / DIN EN 15267-3, MCERTS, EAC
Miejsce pomiaru Pomiar In-situ, bezkontaktowy. Montaż na kominie, pomiar w poprzek komina, przedmuchiwane czujniki nie pozostają w kontakcie ze spalinami.
Długość ścieżki pomiarowej 01…15 m
Kąt nachylenia 45º ±15º względem kierunku przepływu
Kontrola, funkcje zabezpieczające Automatyczne testowanie
Automatyczna sprawdzenie zera i zakresu
Komponenty systemu D-FL 220 MK głowica nadajnika
D-FL 220 MK głowica odbiornika
D-FL 220 SPF kołnierz
D-FL 220 E rura mocująca z kołnierzem (opcja)
D-ISC 100 uniwersalna jednostka operacyjna (opcja)
D-TB 100 skrzynka zaciskowa (opcja)
D-BL jednostka przedmuchu powietrznego (opcja)
Akcesoria



Głowica pomiarowa D-FL 220M

Wartość fizycznie mierzona Czas przejścia impulsów ultradźwiękowych zależny od kierunku przepływu
Wartości mierzone pochodne Prędkość przepływu, strumień objętości w warunkach pomiaru lub znormalizowane
Zakres pomiarowy prędkości gazu 0…40 m/s
Wyjściowy zakres prędkości Dowolnie programowalny
Zakres pomiarowy strumienia objętości 0…5 000 000 Nm3/h
Wyjściowy zakres strumienia objętości Dowolnie programowalny
Zakres pomiarowy temperatury 0…400 ºC
Wyjściowy zakres temperatury Dowolnie programowalny
Rozdzielczość 0,1 m/s
Najniższa granica detekcji Max. 0,3 % zakresu pomiarowego
Dryft zera Max. 0,3 % zakresu pomiarowego/miesiąc
Dryft zakresu Max. 0,2 % zakresu pomiarowego/miesiąc
Sumaryczna niepewność standardowa wg. QAL1, DIN EN 14181 0,33 m/s
Czas integracji 1…180 s, dowolnie programowalny
Połączenia procesowe D-FL 220 E rura montażowa z kołnierzem, DN80 PN6, rura ID = 100 mm
Cyfrowy interfejs RS 485 Modbus RTU, dwukierunkowa komunikacja, USB (serwis)
Wyjścia analogowe 1 x 4-20 mA, 400 Ω, izolowane, programowalne
Wyjścia cyfrowe 2 x kontakt NC/NO, dopuszczalne obciążenie 60 VDC / 30 VAC / 0,5 A. Mogą być przypisane funkcje,
typowo: przegląd, awaria.
Zasilanie Napięcie zasilania czujnika 24 VDC ±10 %, 0,5 A,
Temperatura otoczenia (pracy) -40…+70 ºC (-40…158 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP65
Wymiary (WxSxG) Obudowa głowicy pomiarowej: 113 x 84 x 188 mm (190 x 190 x 330 mm z kołnierzem przedmuchu pow.)
Sonda (DxL): 110 x 230 x 2270 mm, inne na żądanie.
Waga 6,5 kg (głowica czujnika 610 mm z kołnierzem przedmuchu pow., waga zależy od wersji)
Materiał Obudowa: Poliamid, RAL 5017,
Przetwornik ultradźwięków: PA6.6, PBT, FRP, klasa odporności na ogień B1 (UL 94 V0),
Części procesowe: stal nierdzewna 1.4571 (316 Ti)

Kołnierz przedmuchu powietrzem D-FL 220 SPF

Połączenie mechaniczne Łącznik OD = 40 mm
Strumień objętości powietrza 10…40 m3/h (na głowicę)
Połączenie procesowe DN80 PN6
Temperatura otoczenia (pracy) -20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Wymiary (WxSxG) 190 x 200 x 90 mm
Waga 2,9 kg
Materiał Stal nierdzewna 1.4571 (316 Ti)

Skrzynka przyłączeniowa D-TB 101 A

Zasilanie 90 – 264 VAC, 48 – 62 Hz, inne na żądanie
Pobór mocy 30 W
Temperatura otoczenia (pracy) -25…+55 ºC (-13…131 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529) IP65
Wymiary (WxSxG) 160 x 160 x 110 mm
Waga 1,5 kg
Materiał Poliwęglan, RAL 7035,
klasa odporności na ogień: B1 (UL 94 V0)

Jednostka przedmuchu powietrznego D-BL

Połączenie mechaniczne 2 x łącznik przedmuchu pow. OD = 40 mm
Zasilanie 115 / 230 VAC, 50 / 60 Hz, other on request
Pobór mocy 0,37 kW (50 Hz) / 0,43 kW (60 Hz)
Strumień objętości powietrza 40 m3/h (50 hPa) / 60 m3/h (25 hPa) / inne na żądanie
Temperatura otoczenia (pracy) -20…+50 ºC (-4…122 ºF), inne na żądanie
Stopień ochrony IP (IEC 60529) IP55
Wymiary (WxSxG) 480 x 450 x 320 mm
Waga 12 kg
Materiał Stal nierdzewna 1.4301

Połączenia D-ISC 100

Połączenia mechaniczne 1 x Mini-USB
1 x urządzenie połączeniowe DURAG M23 (opcja)
Połączenia cyfrowe 1 x USB (Serwis)
1 x DURAG Modbus
1 x Modbus RTU / RS-485 (opcjonalny moduł rozszerzenia)
1 x Profibus DP (opcjonalnie konwerter na szynie DIN)
1 x Modbus TCP (opcjonalnie moduł oprogramowania)
Wyjścia analogowe 1 x 4…20 mA, 400 Ω, izolowane, programowalne przydziały do 17 x z modułem rozszerzenia (opcja)
Wejścia analogowe Brak (standard)
16 x z modułem rozszerzenia (opcja) 0…20 mA, 50 Ω, programowalny punkt zero
Wyjścia cyfrowe 3 x wyjście przekaźnikowe, kontakt NC/NO, dopuszczalne obciążenie 48 V, 0,5 A bezpotencjałowe, programowalne przydziały do 35 x z modułem rozszerzenia (opcja)
Wejścia cyfrowe 1 x wejście cyfrowe (standard), bezpotencjałowe, programowalne przydziały do 33 x z modułem rozszerzenia (opcja)
Zasilanie 90…264 VAC, 48…62 Hz, 200 VA
Wyświetlacz, LEDy statusowe Wyświetlacz LC 120 x 92 mm,
5 LEDów do wyświetlania statusów
Obsługa Klawiatura
Oprogramowanie serwisowe D-ESI 100, wliczając zdalny dostęp w interfejsie webowym, wymaga komputera PC z Windows XP® lub Windows 7® OS
Zdalny dostęp przez USB / Modbus RTU (opcja) / Modbus TCP (opcja)

Warunki otoczenia D-ISC 100

Temperatura otoczenia (pracy) -20…+50 ºC (-4…122 ºF) -40…+60 ºC (-40…140 ºF) (opcja)
Stopień ochrony IP (IEC 60529) IP65
Wilgotność względna otoczenia ≤ 95% RF, bez kondensacji.
Osłona pogodowa dla RF ≥ 95%
Wysokość n.p.m. ≤ 2000 m
Strefa EX Strefa 2 (opcja)

Dane mechaniczne D-ISC 100

Wymiary (WxSxG) 220 x 335 x 145 mm
286 x 335 x 145 mm (wliczając dławnice kablowe
Waga Ok 5 kg
Materiał Stal nierdzewna 1.4301, RAL 5017
